一、產品概述

本公司生產的4-72型離心通風機具有效率高、風量大、性能曲線平穩等特點，是通風排塵及其他換氣場所理想的配套產品。該風機應用時對輸送的氣體要求為：不許有較粘性物質，最高溫度不超過80℃，含塵量和其他硬質顆粒物不大于150mg/m3。

B4-72型防爆離心通風機，可作為易燃易爆揮發性氣體的通風換氣用，其性能、結構形式和外形尺寸與4-72型相同，№2.8-6A采用B35型帶法蘭盤底腳的電動機，№6-12C、D電動機選用表中與Y系列對應的YB系列；安裝形式為B3。

二、形式

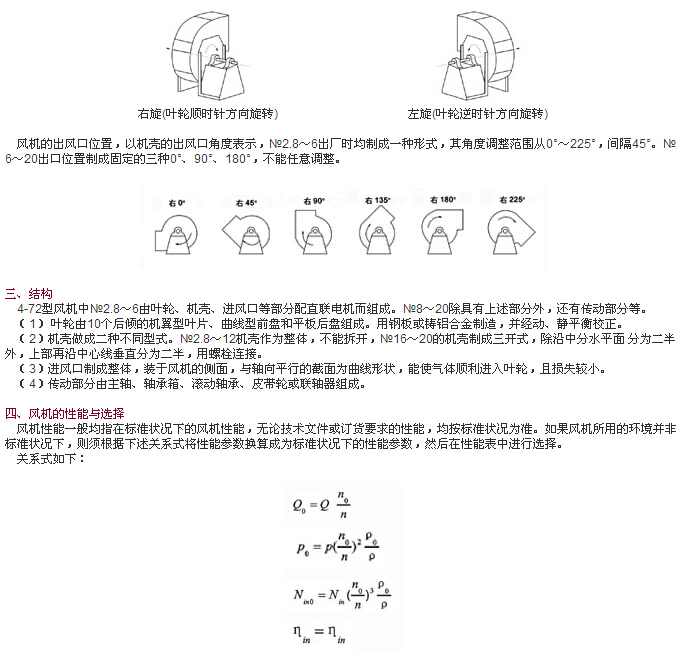

風機可制成右旋轉和左旋轉兩種型式，從電動機一端正視，葉輪順時針旋轉，稱為右旋轉風機，以“右”表示；葉輪逆時針旋轉，稱為左旋轉風機，以“左”表示。

式中：

Q-流量(m3/h)；

N-功率(kW)；

ρ-密度(kg/m3)；

P-全壓(Pa)；

η-效率(%)

n-轉速(r/min)；

注：無注腳符號表示已知的性能及其關系參數，注腳符號“0”表示所求的性能參數。標準進氣狀態為：大氣壓力Pt＝101325Pa ，進氣溫度ta＝20℃ ，相對濕度Φ＝50% ，空氣密度ρ＝1.2kg/m3。

五、風機的安裝和使用

在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。

在安裝操作的過程中必須注意下列幾點：

在一些接合面上，為防止生銹、減少拆卸困難，應涂上潤滑脂或機械油。

在接合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。

檢查機殼內及其它殼體內部，不應有掉入的遺留的工具和雜物。

安裝要求：

(1) 安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪之間間隙尺寸，而且保持軸水平位置。

(2) 安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。

六、風機的維護

（一）風機維護工作制度

1、只有在風機設備完全正常的情況下方可運轉。

2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。

3、定期清除風機氣及氣體輸送管道內部的灰塵、污垢及水等雜質、并防止銹蝕。

4、對風機設備的修理，不許在運轉中進行。

（二）風機正常運轉中的注意事項。

1、如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。

2、對溫度計及油標的靈敏性定期調查。

3、在風機的開車、停車或運轉過程中，如發現不正常現象時，應及時查明原因，若有故障要立即檢修。

4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。

七、訂貨須知

訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。

如有特殊要求，我廠可根據客戶的要求特殊設計和制造。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
